StarRouter 820(简称 SR820)系列产品,是集 4G/5G 网络、虚拟专用网等 技术于一体的物联网无线路由器产品。该设备凭借 4G/5G 无线广域网双网备份以及 Wi-Fi 无线局域网等技术,提供不间断的多种网络接入能力,以其全面的安全性和无线服务等特性,为用户提供高速稳定的数据传输通道 。

  该产品的设计完全满足了无人值守现场通信的需求,采用软硬件看门狗及多级链路检测机制保证通信的稳定性和可靠性,同时支持星创易联 Star Device Manager“星云”管理平台,方便用户远程管理,充分保证了设备管理的智能化。多种 VPN 技术保证了数据传输的安全性,防止数据被恶意访问或篡改。人性化的 WEB 配置界面设计,方便用户配置,极大地降低了用户使用难度。

5g/4g工业路由网关

  产品优势:

  提供不间断的多种网络接入能力

  提供快速的 NR 广域网链路,双卡备份,实现业务的连续性和广域网的多样性。支持802.11b/g/n/ac 标准的通信,满足用户对于 WLAN 无线接入的需要,速率最高可以达到6.9Gbps,轻松构建无线局域网,支持WEP/WPA/WPA2 等加密,保障无线局域网的安全,支持双 4G/5G 和 Wi-Fi 、有线多路互为备份,为用户提供冗余的通讯链路,是数据传输不间断的又一强有力保障

  强大的安全功能

  数据传输安全:支持 IPsec VPN、L2TP、PPTP、OPEN VPN、GRE、GRETAP、CA 证书保障数据安全传输 网络防护安全:支持 SPI 全状态检测、Secure Shell(SSH)、入侵保护(Ping)、DDoS 防御、攻击防御、IP-MAC 绑定等防墙功能保障网络不受外界攻击设备管理安全

  多DNN网络切片功能

  为满足行业应用差异化需求,合理应用5G技术为行业量身定做解决方案,网络切片是端到端的逻辑网络,提供网络级的SLA保障以及E2E安全隔离。行业应用有高安全隔离、端到端SLA保障、管理运营以及对切片明确要求,可选择不同隔离级别的网络切片来提供服务,同时可叠加QoS、DNN技术,进行业务场景的灵活细分。

  Vxlan二层交换组网

  支持Vxlan功能,实际二层交换组网。规模化,虚拟化,云计算已经成为数据中心的发展方向,同时数据中心为了更大的业务量并降低维护成本,逐渐向大二层技术及虚拟化迁移,随着数据中心在物理网络基础设施上试试服务器虚拟化的快速发展,作为NVO3技术之一的VXLAN技术具有很强的适应性,为数据中心提供了良好的解决方案

  高可靠性设计

  链路检测设计,链路层检测,检测链路情况,实现掉线自动重拔保持链路长连接、PPP 层检测,维持与运营商网络侧的连接,防止被强行休眠,保持网络的畅通性。 VPN 通道检测,维持 VPN 通道的连接稳定性,保障数据传输的连续性,设备故障自愈设计,内嵌硬件看门狗,设备运行故障自修复,保障设备维持高可用性

  链路冗余设计

  具备多种链路冗余设计,确保现场通讯不间断

  支持双 4G/5G、Wi-Fi 和有线互为备份

  支持网管平台,实现集中管理和规模化部署

  支持Star Device Manager“星云”管理平台,方便用户通过管理平台对大量设备进行状态监控和集中管理。可同时对批量设备进行远程管理及配置,提高网络部署和维护的工作效率

  工业化设计

  金属外壳,防护等级为 IP30

  EMC 各项等级指标达 3 级

  以太网口支持 1.5KV 隔离变压保护

  宽温支持:-35℃-75℃ 宽压支持:9-36V



技术规格

硬件性能

 CPU

高性能A53 双核1G

内存

板载贴片DDR3 512MB,可扩展至1GB(工业级)

FLASH

4GB EMMC(工业级)

WIFI

支持2.4G/5.8G双频二选一,可选802.11.ax (Wi-Fi 6),最高速率可达9.6Gbps,

网络支持

工业级5G模块

系统时间

时间同步采用NTP技术,并内置有RTC

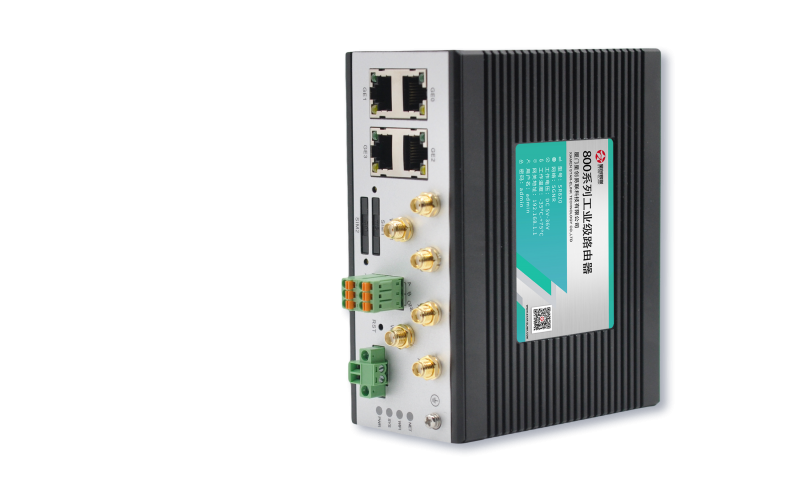

接口

LAN口

4个(10M/100M/1000M自适应MDI/MDIX口),其中一个可利用为WAN口

SIM卡接口

2个 (抽屉式卡座,支持1.8V/3V的 SIM/UIM卡)

Reset

1个 (复位按钮)

天线接口

4 个 (4G/5G天线,阻抗50欧,SMA阴头内孔接口)



2 个 (2.4G/5.8天线,阻抗50欧,SMA内针接口)

电源端子

1个(2针3.81mm间距连接座 )

Console口

1个(5针3.5mm间距连接座,1路RS232 / 1路RS485)

指示灯

4个  1个PWR灯, 1个SYS灯,1个WIFI,1个NET

供电特征

电源

外置电源适配器(12V 2A)

工作电压

宽电源输入DC  9~36V

待机功耗

300~500 mA@12V DC

工作功耗

500~700mA @12V DC

工作条件

工作温度

-35~+75ºC (-31~+167℉)

存储温度

-40~+85ºC (-40~+185℉)

工作湿度

5%~95%(无凝结)

设备通风

自然散热、无噪音

物理特征

机箱

全金属机箱

外形尺寸

长*宽*高: 135*98*55.5mm (不包括天线各安装件)

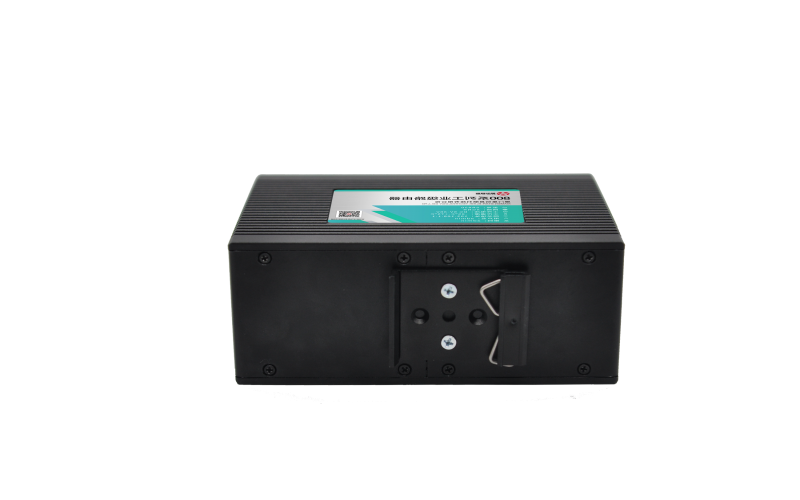

安装方式

桌面平放、导轨安装、壁挂式

重量

净重: 0.50KG (不包含天线和安装件)



毛重: 0.95KG (带配件及包装箱)

设备安全性与可靠性

安全与可靠性

电源反相保护、过压保护、过流保护;以太网接口内置 1.5KV 电磁隔离保护;
RS232/RS485接口内置 15KV ESD保护; SIM/UIM 卡接口内置 15KV ESD 保护

防护等级

IP30

认证

符合CCCRohs

MTBF

100,000小时



软件功能

 网络接入

支持APN VPDN

接入认证

支持CHAP/PAP认证

网络模式

GSM/GPRS/EDGE,LIMTS/HSPA+/EVDO/TD-SCDMA/TD-LTE/FDD LTE/5G NR

LAN协议

支持ARP,Ethernet

WAN协议

支持静态IP,DHCP,PPPoE,PPP

IP应用

支持 Ping、Trace、DHCP Server 、DHCP Relay、 DHCP Client、 DNS relay、DDNS 、Telnet

IP路由

支持路由

NAT功能

支持网络地址转换

工业协议

支持IEC101/104规约,支持环保212协议,支持MQTT,MUDBUS等工业协议

网络安全

防火墙

全状态包检测(SPI)、防范拒绝服务(DoS)攻击 过滤多播/Ping 数据包、访问控制列表(ACL)

内容 URL 过滤、端口映射、虚拟 IP 映射、IP-MAC 绑定

数据安全

IPsec VPN /L2TP/PPTP/GRE/GRETAP/Vxlan/OPEN VPN/CA 证书

可靠性

备份功能

支持有线、5G、WIFI 三路互为备份

链路在线监测

发送心跳包检测,断线自动连接

内嵌看门口狗

设备运行自检技术,设备运行故障自修复

WIFI(可选)

协议标准

IEEE 802.11b/g/n/ac/wifi6 ax

速率

最高可达 9.6Gbps

安全特性

开放系统、共享密钥、WPA/WPA2 认证,WEP/TKIP/AES 加密

工作模式

AP、Client 工作模式

传输距离

100m(实际传输距离视环境而定)

智能化

集成DTU功能

支持 TCP、UDP 透明传输模式、TCP Server 模式 支持 Modbus RTU 转 Modbus TCP 网桥,

支持 DCUDP、DCTCP 模式

网络管理

QOS管理

支持带宽限制,IP 限速

配置方式

支持 telnet、web、ssh 和 console 配置方式

升级方式

支持 web 升级、支持FOTA

日志功能

支持本地系统日志、远程日志、串口输出日志。重要日志掉电保存

网管功能

支持星创(STAR  Device Manager)网管平台,批量管理

简单网络管理功能

支持 SNMP v1/v2c/v3,支持 SNMP TRAP 功能

流量管理

支持流量阈值设定,支持流量统计和流量告警功能

告警功能

支持系统重启、LAN 端口上下线、流量告警、sim 卡故障等告警

维护工具

Ping,路由跟踪,网速测试

状态查询

系统状态,modem 状态,网络连接状态,路由状态



包装

5g/4g工业路由网关



文档下载

5g/4g工业路由网关SR820技术规范v1.0 .docx.pdf



典型应用

该设备尺寸小巧,接口设计灵活,具有丰富智能的硬软件功能,支持客户快速、轻松地完成大规模设备联网部署。可为广泛应用于电力、金融、水利、气象、环保、工业自动化,能源矿产、医疗、农业、林业、石油、建筑、智能交通等广泛领域提供可靠的数据传输组网。
