工业化设计,数据安全可靠稳定
SR500工业4g路由器采用工业级设计,金属外壳防护,以太网网口1.5KV隔离变压保护,设计完全满足了无人值守现场通信的需求,采用软硬件看门狗及多级链路检测机制保证通信的稳定性和可靠性,多种VPN技术保证了数据传输的安全性,防止数据被恶意访问或篡改。人性化的 WEB 配置界面设计,方便用户配置,极大地降低了用户使用难度。
超强WIFI覆盖 兼容三大运营商网络
支持高速WIFI接入,高达300Mbps的网络,畅享极速联网;网络环境自搜索,自动启用强信号网络。支持TD-LTE、FDD-LTE、TD-SCDMA等七大网络制式;全面兼容中国电信、中国移动、中国联通等各大运营商的网络。
低能耗高品质,适应各种恶劣环境
SR500工业路由器采用多级休眠和唤醒模式,功耗远低业界同类产品。通过EMC等级测试,耐高低温材料(-35℃至75℃),宽压(5V-35V),防潮、防雷、防电磁干扰能力,适应各种恶劣环境。
接口丰富 多种网络接入方式
SR500无线路由器支持DSL的PPPoE拨号接入方式工业等级专用3G/4G模组多级链路检测和断线重拨机制语音、短信、数据触发等多种按需拨号方式。
可定制化软硬件二次开发
开放性Linux系统,基于Openwrt路由器,可二次开发上行和下行通讯驱动。
远程数据管理
通过4G工业路由器设备实现云平台管理,方便用户通过云平台管理平台对大量设备进行状态监控和集中管理,实时了解设备运行情况;可能实现远程控制设备开关,远程为设备升级,提高网络部署和维护的工作效率。
技术规格
硬件性能 |
|||
内存 |
64MB DDR2(可扩展至128M / 256MB) |
||
FLASH |
16MB SPI FLASH(可扩展至32MB) |
||
WIFI |
可选配,2.4G支持802.11b/g/n,最高速率150Mbps |
||
网络支持 |
工业级4G模块、支持七模全网通 |
||
系统时间 |
时间同步采用NTP技术,并内置有RTC |
||

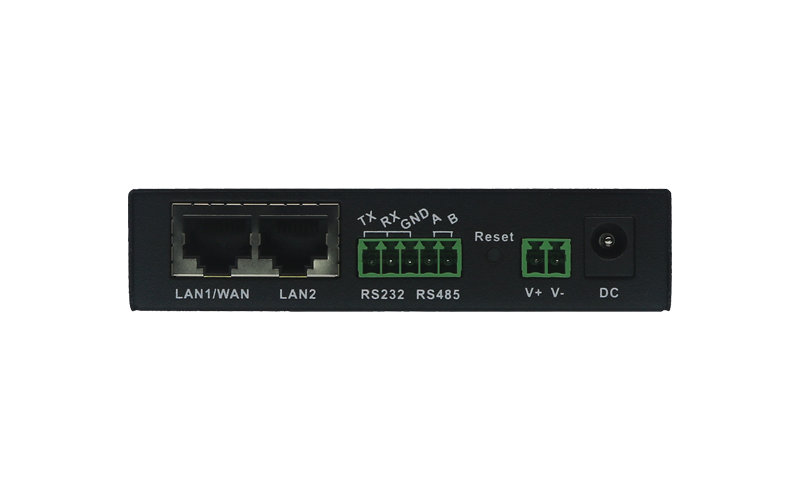

接口 |
|||
WAN口 |
可将LAN1配置成1个WAN口 |
||
LAN口 |
2个(10M/100M自适应MDI/MDIX口) |
||
SIM卡接口 |
1个 (抽屉式卡座,支持1.8V/3V的 SIM/UIM卡) |
||
Reset |
1个 (复位按钮) |
||
天线接口 |
1 个 (3G/4G天线,阻抗50欧,SMA阴头内孔接口) |
||
1 个 (2.4G天线,阻抗50欧,SMA内针接口) |
|||
DC电源 |
1个(DC直流电源座2.1mm内芯 ) |
||
电源端子 |
1个(2针3.81mm间距连接座 ) |
||
Console口 |
1个(5针3.5mm间距连接座,1路RS232 / 1路RS485) |
||
指示灯 |
8个 电源指示与状态指示灯 (Power、System、LAN1、LAN2、SIM、Online、WIFI、3G/4G) |
||
供电特征 |
|||
电源 |
外置电源适配器(12V 1A) |
||
工作电压 |
宽电源输入DC 5~36V(可扩展5-60V) |
||
待机功耗 |
150~230 mA@12V DC |
||
工作功耗 |
250~310mA @12V DC |
||
工作条件 |
|||
工作温度 |
-35~+75ºC (-31~+167℉) |
||
存储温度 |
-40~+85ºC (-40~+185℉) |
||
工作湿度 |
5%~95%(无凝结) |
||
设备通风 |
自然散热、无噪音 |
||
物理特征 |
|||
机箱 |
全金属机箱 |
||
外形尺寸 |
长*宽*高: 100mm * 100mm * 23mm (不包括天线各安装件) |
||
安装方式 |
桌面平放、导轨安装、壁挂式 |
||
重量 |
净重:0.3KG(不包含天线和安装件) |
||
毛重:0.6KG(带配件及包装箱) |
|||
设备安全性与可靠性 |
|||
安全与可靠性 |
电源反相保护、过压保护、过流保护;以太网接口内置 1.5KV 电磁隔离保护;
|
||
防护等级 |
IP30 |
||
认证 |
符合CCC、Rohs |
||
MTBF |
≥100,000小时 |
||
软件功能 |
|||
网络接入 |
支持APN VPDN |
||
接入认证 |
支持CHAP/PAP认证 |
||
网络模式 |
GSM/GPRS/EDGE,LIMTS/HSPA+/EVDO/TD-SCDMA/TD-LTE/FDD LTE |
||
LAN协议 |
支持ARP,Ethernet |
||
WAN协议 |
支持静态IP,DHCP,PPPoE,PPP |
||
IP应用 |
支持 Ping、Trace、DHCP Server 、DHCP Relay、 DHCP Client、 DNS relay、DDNS 、Telnet |
||
IP路由 |
支持路由 |
||
NAT功能 |
支持网络地址转换 |
||
网络安全 |
|||
防火墙 |
全状态包检测(SPI)、防范拒绝服务(DoS)攻击 过滤多播/Ping 数据 包、访问控制列表(ACL) 内容 URL 过滤、端口映射、虚拟 IP 映射、IP-MAC 绑定 |
||
数据安全 |
IPsec VPN /L2TP/PPTP/GRE/OPEN VPN/CA 证书 |
||
可靠性 |
|||
备份功能 |
支持 VRRP 热备份,支持链路备份 |
||
链路在线监测 |
发送心跳包检测,断线自动连接 |
||
内嵌看门口狗 |
设备运行自检技术,设备运行故障自修复 |
||
WLAN(可选) |
|||
协议标准 |
IEEE 802.11b/g/n) |
||
速率 |
支持 150Mbps |
||
安全特性 |
开放系统、共享密钥、 WPA/WPA2 认证,WEP/TKIP/AES 加密 |
||
工作模式 |
AP、Client 工作模式 |
||
传输距离 |
100m(实际传输距离视环境而定) |
||
智能化 |
|||
集成DTU功能 |
支持 TCP、UDP 透明传输模式、TCP Server 模式 支持 Modbus RTU 转 Modbus TCP 网桥, 支持 DCUDP、DCTCP 模式 |
||
网络管理 |
|||
QOS管理 |
支持带宽限制,IP 限速 |
||
配置方式 |
支持 telnet、web、 ssh 和 console 配置方式 |
||
升级方式 |
支持 web 升级、FOTA升级方式 |
||
日志功能 |
支持本地系统日志、远程日志、 串口输出日志。重要日志掉电保存 |
||
按需拨号 |
按需拨号、数据激活、短信激活 |
||
网管功能 |
支持星创易联(STAR Device Manager)”星云”平台,批量管理 |
||
简单网络管理功能 |
支持 SNMP v1/v2c/v3, 支持 SNMP TRAP 功能 |
||
流量管理 |
支持流量阈值设定,
支持流量统计和流量告警功能 |
||
告警功能 |
支持系统重启、LAN 端口上下线、
流量告警、sim 卡故障等告警 |
||
维护工具 |
Ping,路由跟踪,网速测试 |
||
状态查询 |
系统状态,modem 状态,
网络连接状态,路由状态 |
包装
典型应用
SR500工业路由器是由星创易联设计的一款专为用户设备提供快速联网解决方案的4G全网通工业级无线路由器。该设备尺寸小巧,接口设计灵活,具有丰富智能的硬软件功能,支持客户快速、轻松地完成大规模设备联网部署。可为广泛应用于电力、金融、水利、气象、环保、工业自动化,能源矿产、医疗、农业、林业、石油、建筑、智能交通等广泛领域提供可靠的数据传输组网。
